Cavo coassiale - un cavo elettrico, che è strutturalmente formato da una guaina isolante, il conduttore esterno (normalmente treccia è realizzato in alluminio o filo di rame intrecciato) isolante in polietilene interno e il conduttore di rame.
Il nome del cavo viene dal latino co-assiale e asse - "coassiale", perché in questo cavo i conduttori coassialmente posizionati sono separati da isolamento. La coincidenza dei centri dei conduttori consente di ridurre al minimo le perdite di radiazioni e offre un grado molto alto di protezione contro qualsiasi interferenza elettromagnetica.
Per i dispositivi che operano a frequenze superiori a 1 MHz nel montaggio tra gli strumenti vengono utilizzati cavo 50 ohm coassiale RF.
Categories:

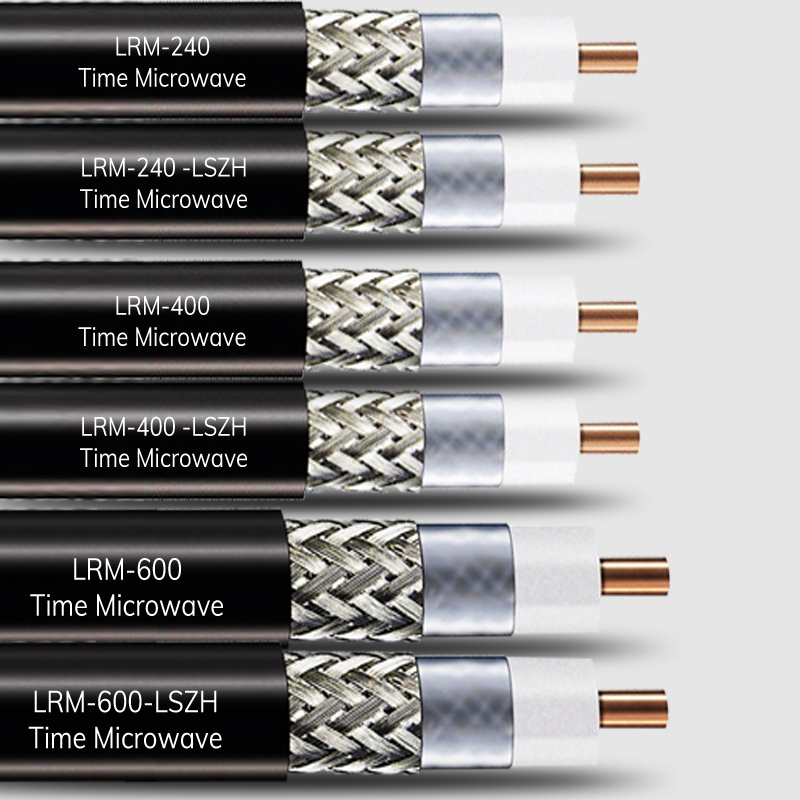

TIMES MICROWAVE SYSTEMS. LMR®-400
Cavo coassiale di alta qualità LMR400.
Le caratteristiche principali:
Flessibilità: con un raggio di curvatura minimo inferiore a tre centimetri, il cavo LMR-400 può essere posato senza problemi significativi nei luoghi più inaccessibili. L'uso di uno schermo esterno con schermo in alluminio offre un'eccellente flessibilità per l' LMR-400 rispetto ai cavi di lamiera di rame ondulati o lisci schermati.
Perdite ridotte : LMR ha la perdita più bassa da tutti i cavi del tipo RG8 / RG213. Ciò è ottenuto mediante l'uso di un dielettrico espanso ad alta pressione con pori chiusi e uno screening continuo di nastro di alluminio.
Protezione da condizioni climatiche avverse: il guscio esterno di un polietilene nero resistente ai raggi UV rende il cavo resistente e resistente a tutte le condizioni climatiche. La versione DB contiene inoltre un materiale che impedisce la migrazione dell'acqua attraverso la calza esterna, che protegge efficacemente il cavo dall'umidità e previene la corrosione anche in caso di piccoli danni alla calotta esterna. Il cavo è disponibile con vari tipi di guaina esterna, che ne consente l'utilizzo in condizioni che richiedono requisiti speciali.
Schermatura: Lo schermo esterno del nastro di alluminio saldato all'isolatore dielettrico fornisce uno screening di oltre 90 dB (isolamento reciproco dei cavi snodati è superiore a 180 dB).
Stabilità di fase: la struttura monolitica dei cavi della serie LMR offrono un'eccellente stabilità di sfasamento sia con cambio di temperatura che con flessione.
LMR 400: (Colore guaina: nero), 50Ω;
Intervallo di temperatura da -40 ° C a + 85 ° C.

Modello del cavo Interno Esterno Aerospace Applicazione Jacket
LMR-400 Cavo standard PE-Polietilene
LMR-400-DB Cavo impermeabile PE-Polietilene
LMR-400-FR A prova di fuoco (CATVR) FRPE - Non-Halogen
LMR-400-PVC Cavo standard PVC
LMR-400-UltraFlex Cavo ultra-flessibile TPE
LMR-400-LLPL A prova di fuoco FRPVC-Plenum

Dati per cavo LRM-400

Descrizione Materiale mm
Inner Conductor Solid BC (2.74)
Dielectric Foam PE (7.24)
Outer Conductor Aluminum Tape (7.39)
Overall Braid Tinned Copper  (8.13)
Jacket PE (10.29)

Sono consigliati i seguenti connettori:
Ideale per BNC, TNC, N, SMB, SMA, UHF e FME

TIMES MICROWAVE SYSTEMS. LMR®-400

LMR-400-LSZH è un cavo non alogeno a bassa tossicità a basso grado di tossicità.
Bassa tossicità Non alogeno
Fiamma: conforme IEC-332-1-2, IEC 332-3 CAT.C, UL-VW1, UL-1581, IEE-383, BS-4066-1, BS-4066-3, UL-1685, NFPA-130
Fumo: conforme IEC-61034-2, NES-711
Alogeno: conforme IEC-60754-1, BS 6425-1, IEC-60754-2, BS 6425-2
Resistente ai raggi UV: soddisfa UL-1581, esposizione UV a 720 ore
Cavo non elencato UL

Funzionalità e vantaggi avanzati:
Flessibilità è la caratteristica del design del cavo LMR-400-LSZH. Il conduttore esterno flessibile consente il raggio di curvatura più stretto disponibile per qualsiasi cavo di dimensioni e prestazioni simili.
Low Loss è un'altra caratteristica caratteristica di LMR-400-LSZH. La taglia per taglia LMR-400-LSZH ha la perdita più bassa di qualsiasi cavo flessibile e una perdita paragonabile a quella dei cavi semirigidi.
La schermatura RF è maggiore di 50 dB rispetto al tipico coassiale a schermatura singola (40 dB). Il conduttore esterno a lamina multistrato è classificato in modo conservativo a> 90 dB (ovvero> 180 dB tra due cavi adiacenti).
Resistenza agli agenti atmosferici: i cavi LMR-400 progettati per l'esposizione esterna incorporano i migliori materiali per la resistenza ai raggi UV e hanno un'aspettativa di vita superiore a 20 anni.
Connettori: per il cavo LMR-400-LSZH sono disponibili un'ampia varietà di connettori, compresi tutti i tipi di interfaccia comuni, la polarità inversa e una scelta di pin di centro di saldatura o senza saldature. La maggior parte dei connettori LMR impiega l'attacco esterno a crimpare usando dimensioni di crimpatura esagonali standard.

Descrizione Materiale mm
Inner Conductor Solid BC (2.74)
Dielectric Foam PE (7.24)
Outer Conductor Aluminum Tape (7.39)
Overall Braid Tinned Copper (8.13)
Jacket FRPE (10.29)

Sono consigliati i seguenti connettori:
Ideale per BNC, TNC, N, SMB, SMA, UHF e FME

CNT-400 COMMSCOPE
CNT-400: (Colore guaina: nero), 50Ω;
Cable Impedance 50 ohm Capacitance 78 pF/m | 23.774 pF/ft
dc Resistance, Inner Conductor 4.69 ohms/km | 1.43 ohms/kft
dc Resistance, Outer Conductor 5.61 ohms/km | 1.71 ohms/kft
dc Test Voltage 2500 V
Jacket Spark Test Voltage (rms) 4000 V
Maximum Frequency 16.2 GHz
Operating Frequency Band 30 – 6000 MHz
Peak Power 16 kW
Shielding Effectiveness 90 dB
Velocity 85 %

Descrizione Materiale mm
Inner Conductor Copper-clad aluminum wire (2.74)
Dielectric Foam PE (7.24)
Outer Conductor Aluminum Tape (8.08)
Jacket Non-halogenated PE (10.29)

Sono consigliati i seguenti connettori:
Ideale per BNC, TNC, N, SMB, SMA, UHF e FME

CNT-400-FR COMMSCOPE
CNT-400-FR: (Colore guaina: nero), 50Ω;
Cable Impedance 50 ohm Capacitance 78 pF/m | 23.774 pF/ft
dc Resistance, Inner Conductor 4.69 ohms/km | 1.43 ohms/kft
dc Resistance, Outer Conductor 5.61 ohms/km | 1.71 ohms/kft
dc Test Voltage 2500 V
Jacket Spark Test Voltage (rms) 4000 V
Maximum Frequency 16.2 GHz
Operating Frequency Band 30 – 6000 MHz
Peak Power 16 kW
Shielding Effectiveness 90 dB
Velocity 85 %

Descrizione Materiale mm
Inner Conductor Copper-clad aluminum wire (2.74)
Dielectric Foam PE (7.24)
Outer Conductor Aluminum Tape (8.08)
Jacket Non-halogenated,fire retardant polyolefin (10.29)

Sono consigliati i seguenti connettori:
Ideale per BNC, TNC, N, SMB, SMA, UHF e FME
