Sistemi DAS

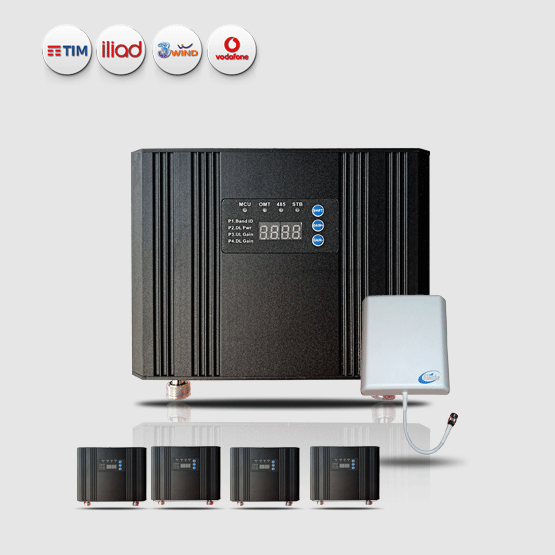

Serie Multi Coax Dual, Tri e Penta Banda
Il sistema Multi Coax supporta qualsiasi abbinamento di frequenze tra le bande B20 (800), B8 (900), B3 (1800), B1 (2100) e B7 (2600) e in funzione del MIX adottato può rigenerare i segnali in modalità 2, 3, 4 e 5G per quanto riguarda il traffico dati e voce in modalità standard e/o VoLTE.
Le unità Slave sono disponibili in tre tagli di potenza, 17, 23 e 27 dBm rispettivamente nei modelli RU Domus, RU Professional Light ed RU Professional.

  • Rete: 800/900/1800/2100/2600 MHz;
  • Dati e voce in modalità 2, 3G e 4G LTE VoLTE;
  • Indicato per ambienti di dimensioni medio grandi;
  • Compatibile con tutti fornitori di telefonia mobile dell'UE;
  • Certificazioni CE, RoHS e Radio Equipment Directive 2014/53/EU (RED);
  • Controllo a mezzo interfaccia WEB, porta ETH per telecontrollo.
800-2600 Mhz
45/50dB
17/23/27dBm
Installazione
Intelligent
5Tacche®

Descrizione

Realizzati in Tecnologia Intelligent Radio System, si montano facilmente e in condizioni ottimali l’abbinamento di varie unità Slave possono assicurare una efficiente copertura per superfici superiori ai 3000 mq.
Dispongono della nuova certificazione Direttiva RED (Radio Equipment Directive) 2014/53/UE e come dotazione di serie includono il sistema di controllo remoto tramite IP.
La serie può essere accessoriata con diversi tipi di antenne sia interne che esterne per consentire una migliore copertura in ambienti più estesi.
Ove presenti all’esterno, rigenera i segnali dati in 2,3 e 4G LTE e voce in modalità standard e VoLTE.

Specifiche Unità Master/Slave

Master/SlaveUplinkDownlink
Frequency Range832-862/880-915/1710-1785/1920-1980/2510-2570 MHZ791-821/925-960/1805-1880/2110-2170/2630-2690 MHZ
Bandwidth30/35/75/60/60 MHz
Maximum Gain Master45dB±3dB50dB±3dB
Maximum Gain Slave50dB±3dB45dB±3dB
Manual Gain Control31dB / 1dB Step
Output Power Domus/ Professional Ligh / Profesttional17dBm±2dB / 23dBm±2dB / 27dBm±2dB
Power SupplyDC 9V/4A
Dimensioni Dual/ Tri/ Penta Master21*17*5cm / 21*29*5cm / 21*29*5cm
Dimensioni Dual/ Tri/ Penta Slave Domus21*17*5cm / 21*29*5cm / 21*29*5cm
Dimensioni Dual/ Tri/ Penta Slave Professional Ligh22*27*6cm / 34*27*6cm / 42*27*6cm
Dimensioni Dual/ Tri/ Penta Slave Professional34*27*6cm / 42*27*6cm / 42*27*6cm
Peso Dual/ Tri/ Penta Master≦1,5Kg/ ≦2,3Kg/ ≦2,3Kg/
Peso Dual/ Tri/ Penta Slave Domus≦1,5Kg/ ≦2,3Kg/ ≦2,3Kg/
Peso Dual/ Tri/ Penta Slave Professional Light≦3,5Kg/ ≦6,1Kg/ ≦7,2Kg/
Peso Dual/ Tri/ Penta Slave Professional≦5,7Kg/ ≦7,3Kg/ ≦8,2Kg/
ConnettoriN-female
Operating Temperature -10℃~50℃

Funziona

I sistemi di amplificazione di segnale operano su due frequenze separate: Down-Link e Up-Link.
Il Down-link è la frequenza che riceviamo sul nostro cellulare proveniente dalle celle degli operatori, mentre quello di Up-Link è quello che trasmettiamo dal cellulare all’infrastruttura dei vari network.
Il ripetitore mediante l'antenna esterna (o donatrice) collegata con un cavo coassiale, rileva i segnali provenienti dalle BTS degli operatori e li amplifica; successivamente i segnali potenziati ed irrobustiti, vengono inviati all’antenna o le antenne interne di servizio connesse al ripetitore sempre mediante un cavo coassiale.
A questo punto il segnale è pronto per poter essere utilizzato dal vostro telefono cellulare.
Il sistema provvederà a trasferire ed amplificare il segnale proveniente dal Vs cellulare (Up-Link) verso le celle degli operatori con un percorso inverso rispetto al precedente.

Installazione

Passaggi principali:
L’installazione di un impianto di amplificazione di segnale deve essere eseguita sempre ed unicamente da aziende specializzate e strutturate con le adeguate strumentazioni.
Il “FAI DA TE” in assenza di esperienza, competenza e capacità di verifiche ad impianto ultimato, è una pratica da non perseguire in nessuna condizione.
All’interno della confezione è disponibile un manuale di installazione in lingua italiana con tutte le indicazioni necessarie ad effettuare un montaggio corretto.

Accessori
