Serie Penta

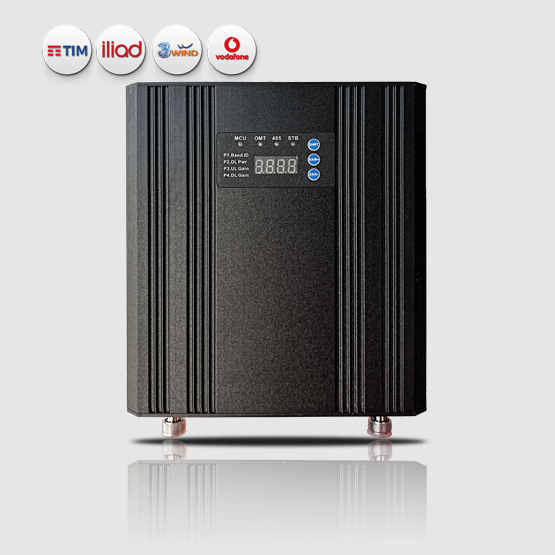

Domus Pentaband 800/E900/1800/2100/2600
Sono i sistemi penta banda per il traffico dati e voce in modalità standard e VoLTE, dedicato a coloro che necessitano di molte risorse (maggior numero di canali grazie alla maggiore disponibilità di bande) o nel caso in cui non si ha certezza della sistuazione radio esterna Disponibili in due potenze da 16 e 20 dBm, rispettivamente nei modelli Domus Penta Light e Domus Penta.
Dispongono di tutte le banda disponibili per il traffic voce e dati negli standard 2, 3 e 4G LTE a 800/900/1800/2100 e 2600 Mhz.
Realizzato in Tecnologia Intelligent Radio System ,
si montano facilmente e in condizioni ottimali il modello Domus Penta con i suoi 5x100 mW di potenza, assicura un efficiente copertura riuscendo a servire superfici di 200 - 250 mq ed oltre.

  • Rete: 800 / E900/ 1800 / 2100 / 2600 MHz;
  • Voce e Dati in modalità 2g e LTE/4G;
  • Indicato per piccoli ambienti;
  • Compatibile con tutti fornitori di telefonia mobile dell'UE;
  • Certificazioni CE e RoHS.

Descrizione

Domus Pentaband 800/E900/1800/2100/2600
La serie Domus Penta può essere accessoriata con diversi tipi di antenne sia interne che esterne per consentire una migliore copertura in ambienti più estesi.
Ove presenti all’esterno, rigenera i segnali 4G LTE a 800 Mhz, 2 e 3G a 900 Mhz, 3 e 4G LTE a 1800, 3 e 4G LTE a 2100 Mhz e 4G LTE a 2600 Mhz.

Specifiche

 UplinkDownlink
Frequency Range832-862/880-915/1710-1785/1920-1980/2510-2570 MHZ791-821/925-960/1810-1880/2110-21702630-2690 MHZ
BandwidthWide Band
Maximum Gain60dB±1,5dB65dB±1,5dB
Manual Gain Control31dB / 1dB Step
Output Power  13dBm±1,5dB15dBm±1,5dB
Power Consumption≦ 20W
Power SupplyDC 10V/10A
Dimensioni400*170*65mm
Peso≦5Kg
ConnettoriN-female
Operating Temperature -10℃~55℃

Funziona

I sistemi di amplificazione di segnale operano su due frequenze separate: Down-Link e Up-Link.
Il Down-link è la frequenza che riceviamo sul nostro cellulare proveniente dalle celle degli operatori, mentre quello di Up-Link è quello che trasmettiamo dal cellulare all’infrastruttura dei vari network.
Il ripetitore mediante l'antenna esterna (o donatrice) collegata con un cavo coassiale, rileva i segnali provenienti dalle BTS degli operatori e li amplifica; successivamente i segnali potenziati ed irrobustiti, vengono inviati all’antenna o le antenne interne di servizio connesse al ripetitore sempre mediante un cavo coassiale.
A questo punto il segnale è pronto per poter essere utilizzato dal vostro telefono cellulare.
Il sistema provvederà a trasferire ed amplificare il segnale proveniente dal Vs cellulare (Up-Link) verso le celle degli operatori con un percorso inverso rispetto al precedente.

Installazione

Passaggi principali:
L’installazione di un impianto di amplificazione di segnale deve essere eseguita sempre ed unicamente da aziende specializzate e strutturate con le adeguate strumentazioni. Il “FAI DA TE” in assenza di esperienza, competenza e capacità di verifiche ad impianto ultimato, è una pratica non perseguire in nessuna condizione.
Passo 1. Installare l'antenna esterna:
Selezionare un luogo adatto per l'installazione dell'antenna esterna.
Di solito è un punto alto con una buona ricezione del segnale del telefono cellulare, come un tetto di casa edificio, balcone, ecc. Testare il segnale mediante specifiche strumentazioni o utilizzo di App in modo adeguato, selezionando un punto con il miglior segnale per l'installazione dell'antenna esterna.
Cerca la direzione di provenienza dei segnali.
L'antenna del donatore deve essere puntata verso la torre dell’operatore più vicina per consentire di ricevere i migliori segnali e fissata su di un palo o apposita staffa esterna.
Passo 2. Installazione della o delle antenne interne.
Compatibilmente con la capacità di amplificazione del segnale in base alla perdite dovuta principalmente alla lunghezza del cavo, individuare all’interno della struttura, i punti dove posizionare l’antenna o le antenne interne dette anche di servizio. Occorre fare attenzione che esse siano libere da ostacoli e in base alle loro caratteristiche, posizionate in modo adeguato.
Porre la massima attenzione affinchè tra l’antenna donatrice e quella di servizio vi sia un sufficiente isolamento e che per nessun motivo le due antenne si devono guardare. Vanno sempre interposte tra una parete spessa priva di finestre o un solaio. Per le successive fasi di installazione e collaudo di rimanda ai manuali contenuti all’interno delle confezioni.
