Cavo
Cavo - 600
Cavo coassiale - un cavo elettrico, che è strutturalmente formato da una guaina isolante, il conduttore esterno (normalmente treccia è realizzato in alluminio o filo di rame intrecciato) isolante in polietilene interno e il conduttore di rame.
Il nome del cavo viene dal latino co-assiale e asse - "coassiale", perché in questo cavo i conduttori coassialmente posizionati sono separati da isolamento. La coincidenza dei centri dei conduttori consente di ridurre al minimo le perdite di radiazioni e offre un grado molto alto di protezione contro qualsiasi interferenza elettromagnetica.
Per i dispositivi che operano a frequenze superiori a 1 MHz nel montaggio tra gli strumenti vengono utilizzati cavo 50 ohm coassiale RF.
Categories: Accessori

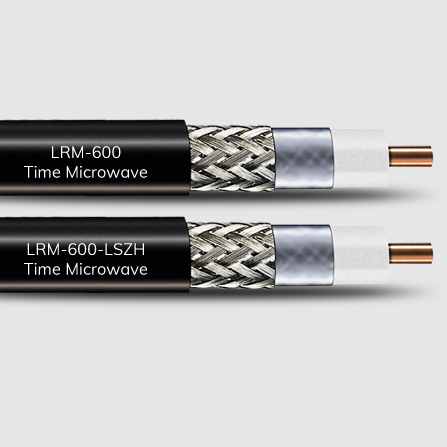

TIMES MICROWAVE SYSTEMS. LMR®-600
Cavo coassiale di alta qualità LMR600.
Le caratteristiche principali:
Flessibilità: con un raggio di curvatura minimo inferiore a tre centimetri, il cavo LMR-600 può essere posato senza problemi significativi nei luoghi più inaccessibili. L'uso di uno schermo esterno con schermo in alluminio offre un'eccellente flessibilità per l' LMR-400 rispetto ai cavi di lamiera di rame ondulati o lisci schermati.
Perdite ridotte : LMR ha la perdita più bassa da tutti i cavi del tipo RG8 / RG213. Ciò è ottenuto mediante l'uso di un dielettrico espanso ad alta pressione con pori chiusi e uno screening continuo di nastro di alluminio.
Protezione da condizioni climatiche avverse: il guscio esterno di un polietilene nero resistente ai raggi UV rende il cavo resistente e resistente a tutte le condizioni climatiche. La versione DB contiene inoltre un materiale che impedisce la migrazione dell'acqua attraverso la calza esterna, che protegge efficacemente il cavo dall'umidità e previene la corrosione anche in caso di piccoli danni alla calotta esterna. Il cavo è disponibile con vari tipi di guaina esterna, che ne consente l'utilizzo in condizioni che richiedono requisiti speciali.
Schermatura: Lo schermo esterno del nastro di alluminio saldato all'isolatore dielettrico fornisce uno screening di oltre 90 dB (isolamento reciproco dei cavi snodati è superiore a 180 dB).
Stabilità di fase: la struttura monolitica dei cavi della serie LMR offrono un'eccellente stabilità di sfasamento sia con cambio di temperatura che con flessione.
LMR 600: (Colore guaina: nero), 50Ω;
Intervallo di temperatura da -40 ° C a + 85 ° C.
Modello del cavo | Interno | Esterno | Aerospace | Applicazione | Jacket |
---|---|---|---|---|---|
LMR-600 | Cavo standard | PE-Polietilene | |||
LMR-600-DB | Cavo impermeabile | PE-Polietilene | |||
LMR-600-FR | A prova di fuoco (CATVR) | FRPE - Non-Halogen | |||
LMR-600-PVC | Cavo standard | PVC | |||
LMR-600-PVC-W | Cavo standard | PVC |
Dati per cavo LRM-600
Descrizione | Materiale | mm |
---|---|---|
Inner Conductor | Solid BCCAI | (4.47) |
Dielectric | Foam PE | (11.56) |
Outer Conductor | Aluminum Tape | (11.71) |
Overall Braid | Tinned Copper | (12.45) |
Jacket | PE | (14.99) |
Sono consigliati i seguenti connettori:
Sono consigliati i seguenti connettori:
Ideale per BNC, TNC, N, SMB, SMA, UHF e FME
CNT-600-FR COMMSCOPE ANDREW
CNT-600-FR è un cavo non alogeno a bassa tossicità a basso grado di tossicità.
Bassa tossicità Non alogeno
dc Test Voltage 4600 V
Jacket Spark Test Voltage (rms) 8000 V
Maximum Frequency 10.20 GHz
Operating Frequency Band 30 – 6000 MHz
Peak Power 40.0 kW
Shielding Effectiveness, minimum 90 dB
Velocity 87 %.
Descrizione | Materiale | mm |
---|---|---|
Inner Conductor | Copper-clad aluminum wire | (4.47) |
Dielectric | Foam PE | (11.56) |
Outer Conductor | Aluminum | (12.50) |
Jacket | FRPE | (14.99) |
Sono consigliati i seguenti connettori:
Ideale per BNC, TNC, N, SMB, SMA, UHF e FME
