Serie Domus

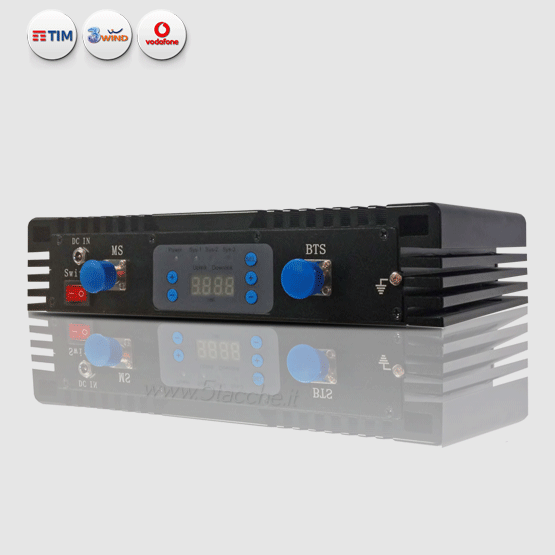

Domus LTE800- Intelligent Sistem®
Domus LTE 800 è il ripetitore Multi-Carrier progettato per fornire copertura sul nuovo standard LTE a 800 Mhz.
Dedicata alla sola trasmissione dati, la frequenza degli 800 Mhz, sebbene meno performante dal punto di vista delle velocità, ha il vantaggio di propagarsi con maggiore efficacia ed a distanze maggiori.
Inizialmente utilizzata per fornire coperture in aree exrtra urbane, attualmente è presente con sempre maggior diffusione anche nelle città.

  • Rete: LTE 800 MHz;
  • Dati mobili 4G ad alta velocità;
  • Indicato per piccoli ambienti;
  • Compatibile con tutti fornitori di telefonia mobile dell'UE;
  • Certificazioni CE e RoHS.

Descrizione

Realizzato in Tecnologia Intelligent Radio System® si monta facilmente e in condizioni ottimali i suoi 100 mW di potenza, assicurano un efficiente copertura riuscendo a servire superfici di 300-400 mq ed anche oltre.
In base al tipo di necessità, il Domus LTE 800 può essere accessoriato con diversi tipi di antenne sia interne che esterne per consentire una migliore copertura in ambienti più estesi.
Ove presenti all’esterno, amplifica i segnali LTE degli operatori Wind-3, TIM e Vodafone.
Disponibile anche nella versione REDLine mono carrier in tecnologia Intelligent Radio System 2®.

Specifiche

 UplinkDownlink
Frequency Range832-862MHZ791-821MHZ
Bandwidth30MHZ
Maximum Gain60dB±3dB65dB±3dB
Auto Gain Setup Range(Inside)31dB / 1dB Step
Output Power  18dBm±2dB20dBm±2dB
Power Consumption≦ 20W
Power SupplyDC 4A/9V
Dimensioni268*189*58mm
Peso≦3Kg
ConnettoriN-female
Operating Temperature -10℃~50℃

Funziona

I sistemi di amplificazione di segnale operano su due frequenze separate: Down-Link e Up-Link.
Il Down-link è la frequenza che riceviamo sul nostro cellulare proveniente dalle celle degli operatori, mentre quello di Up-Link è quello che trasmettiamo dal cellulare all’infrastruttura dei vari network.
Il ripetitore mediante l'antenna esterna (o donatrice) collegata con un cavo coassiale, rileva i segnali provenienti dalle BTS degli operatori e li amplifica; successivamente i segnali potenziati ed irrobustiti, vengono inviati all’antenna o le antenne interne di servizio connesse al ripetitore sempre mediante un cavo coassiale.
A questo punto il segnale è pronto per poter essere utilizzato dal vostro telefono cellulare.
Il sistema provvederà a trasferire ed amplificare il segnale proveniente dal Vs cellulare (Up-Link) verso le celle degli operatori con un percorso inverso rispetto al precedente.

Installazione

Passaggi principali:
L’installazione di un impianto di amplificazione di segnale deve essere eseguita sempre ed unicamente da aziende specializzate e strutturate con le adeguate strumentazioni. Il “FAI DA TE” in assenza di esperienza, competenza e capacità di verifiche ad impianto ultimato, è una pratica non perseguire in nessuna condizione.
Passo 1. Installare l'antenna esterna:
Selezionare un luogo adatto per l'installazione dell'antenna esterna.
Di solito è un punto alto con una buona ricezione del segnale del telefono cellulare, come un tetto di casa edificio, balcone, ecc. Testare il segnale mediante specifiche strumentazioni o utilizzo di App in modo adeguato, selezionando un punto con il miglior segnale per l'installazione dell'antenna esterna.
Cerca la direzione di provenienza dei segnali.
L'antenna del donatore deve essere puntata verso la torre dell’operatore più vicina per consentire di ricevere i migliori segnali e fissata su di un palo o apposita staffa esterna.
Passo 2. Installazione della o delle antenne interne.
Compatibilmente con la capacità di amplificazione del segnale in base alla perdite dovuta principalmente alla lunghezza del cavo, individuare all’interno della struttura, i punti dove posizionare l’antenna o le antenne interne dette anche di servizio. Occorre fare attenzione che esse siano libere da ostacoli e in base alle loro caratteristiche, posizionate in modo adeguato.
Porre la massima attenzione affinchè tra l’antenna donatrice e quella di servizio vi sia un sufficiente isolamento e che per nessun motivo le due antenne si devono guardare. Vanno sempre interposte tra una parete spessa priva di finestre o un solaio. Per le successive fasi di installazione e collaudo di rimanda ai manuali contenuti all’interno delle confezioni.
