Serie Fibra Ottica

Multisystem 4S EGSM 900/ UMTS 2100-Intelligent Sistem®
è il modello entry level della serie dei ripetitori multi slave 5 Tacche in Fibra ottica
Di tipo mono banda, è disponibile negli standard E-GSM nel nuovo standard UMTS a 900 Mhz, LTE a 1800 e UMTS a 2100 Mhz.

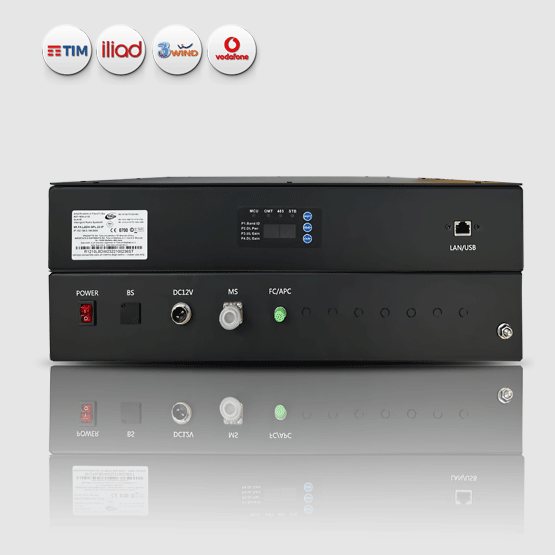

Multisystem S4 è costituito da una macchina Master avente una potenza di appena 20 dBm ed è in grado di pilotare sino a 4 unità Slave

  • Rete: EGSM E900/ UMTS 2100 MHz;
  • Voce e Dati in modalità 2 e 3G;
  • Indicato per medie e grandi ambienti;
  • Compatibile con tutti fornitori di telefonia mobile dell'UE;
  • Certificazioni CE e RoHS.

Descrizione

può essere accessoriato con diversi tipi di antenne sia interne che esterne per consentire una migliore copertura in ambienti più estesi.
Il sistema può essere utilizzato in molteplici campi applicativi, civile, industriale, ferroviario, tunnel, navale etc.
Operatori e Servizi: Wind-3, TIM, Vodafone e Iliad in modalità E-GSM900 – LTE1800 - UMTS2100
Servizi: Voce e Dati in modalità 3G/ Dati in modalità 4G
(Tutti i marchi riportati sono di esclusiva proprietà dei rispettivi titolari)

Specifiche

 UplinkDownlink
Frequency Range880-915/1920-1980MHZ925-960/2110-2170MHZ
Maximum GainMasetr45dB/Slave 45dBMasetr45dB/Slave 45dB
Output Power  20dBm±2dB23dBm±2dB
Fiber Wave Length1550 nm1310nm
Optical Output Power5dBm5dBm
Optical Receive Sensitivity-18dBm (C/N>24dB)
Fiber Optical Distance0~10km
Power Consumption≦ 50W
Dimensioni460*280*150mm
Peso≦5,5Kg
ConnettoriN-female
Operating Temperature Oper:-25℃~55℃/Storage:-30℃~60℃

Funziona

I sistemi di amplificazione di segnale operano su due frequenze separate: Down-Link e Up-Link.
Il Down-link è la frequenza che riceviamo sul nostro cellulare proveniente dalle celle degli operatori, mentre quello di Up-Link è quello che trasmettiamo dal cellulare all’infrastruttura dei vari network.
Il ripetitore mediante l'antenna esterna (o donatrice) collegata con un cavo coassiale, rileva i segnali provenienti dalle BTS degli operatori e li amplifica; successivamente i segnali potenziati ed irrobustiti, vengono inviati all’antenna o le antenne interne di servizio connesse al ripetitore sempre mediante un cavo coassiale.
A questo punto il segnale è pronto per poter essere utilizzato dal vostro telefono cellulare.
Il sistema provvederà a trasferire ed amplificare il segnale proveniente dal Vs cellulare (Up-Link) verso le celle degli operatori con un percorso inverso rispetto al precedente.

Installazione

Passaggi principali:
L’installazione di un impianto di amplificazione di segnale deve essere eseguita sempre ed unicamente da aziende specializzate e strutturate con le adeguate strumentazioni. Il “FAI DA TE” in assenza di esperienza, competenza e capacità di verifiche ad impianto ultimato, è una pratica non perseguire in nessuna condizione.
Passo 1. Installare l'antenna esterna:
Selezionare un luogo adatto per l'installazione dell'antenna esterna.
Di solito è un punto alto con una buona ricezione del segnale del telefono cellulare, come un tetto di casa edificio, balcone, ecc. Testare il segnale mediante specifiche strumentazioni o utilizzo di App in modo adeguato, selezionando un punto con il miglior segnale per l'installazione dell'antenna esterna.
Cerca la direzione di provenienza dei segnali.
L'antenna del donatore deve essere puntata verso la torre dell’operatore più vicina per consentire di ricevere i migliori segnali e fissata su di un palo o apposita staffa esterna.
Passo 2. Installazione della o delle antenne interne.
Compatibilmente con la capacità di amplificazione del segnale in base alla perdite dovuta principalmente alla lunghezza del cavo, individuare all’interno della struttura, i punti dove posizionare l’antenna o le antenne interne dette anche di servizio. Occorre fare attenzione che esse siano libere da ostacoli e in base alle loro caratteristiche, posizionate in modo adeguato.
Porre la massima attenzione affinchè tra l’antenna donatrice e quella di servizio vi sia un sufficiente isolamento e che per nessun motivo le due antenne si devono guardare. Vanno sempre interposte tra una parete spessa priva di finestre o un solaio. Per le successive fasi di installazione e collaudo di rimanda ai manuali contenuti all’interno delle confezioni.
