Serie Multi Fibra

Il sistema Multi Fibra
supporta qualsiasi abbinamento di frequenze tra le bande B20 (800), B8 (900), B3 (1800), B1 (2100) e B7 (2600) e in funzione del MIX adottato può rigenerare i segnali in modalità 2, 3, 4 e 5G per quanto riguarda il traffico dati e voce in modalità standard e/o VoLTE.
Le unità Slave sono disponibili in quattro tagli di potenza, 17, 23, 27 e 30 dBm rispettivamente nei modelli FA Domus, FA Professional Light, FA Professional e FA Professional Power.

  • Rete: 800/900/1800/2100/2600 MHz;
  • Dati e voce in modalità 2, 3G e 4G LTE VoLTE;
  • Indicato per ambienti di dimensioni molto estesi o dove non è possibile effettuare l’infilaggio dei cavi coassiali;
  • Compatibile con tutti fornitori di telefonia mobile dell'UE;
  • Certificazioni CE, RoHS e Radio Equipment Directive 2014/53/EU (RED);
  • Controllo a mezzo interfaccia WEB, porta ETH per telecontrollo.
800-2600 MHz
45/50dB
17/23/27/30dBm
Installazione
Intelligent
RED

Descrizione

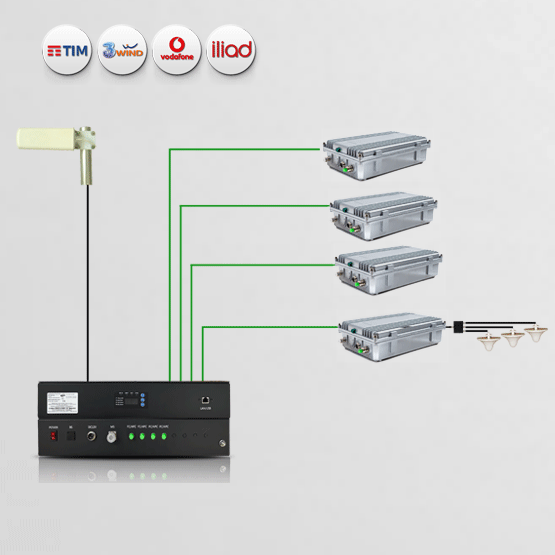

Realizzati in Tecnologia Intelligent Radio System, si montano facilmente e in condizioni ottimali l’abbinamento di varie unità Slave possono assicurare una efficiente copertura per superfici senza alcun limite.
Dispongono della nuova certificazione Direttiva RED (Radio Equipment Directive) 2014/53/UE e come dotazione di serie includono il sistema di controllo remoto tramite IP.
La serie può essere accessoriata con diversi tipi di antenne sia interne che esterne per consentire una migliore copertura in ambienti più estesi.
Ove presenti all’esterno, rigenera i segnali dati in 2,3 e 4G LTE e voce in modalità standard e VoLTE.

Specifiche

 UplinkDownlink
Frequency Range832-862/880-915/1710-1785/1920-1980/2510-2570 791-821/925-960/1810-1880/2110-21702630-2690
Bandwidth30/35/75/60/60 Mhz

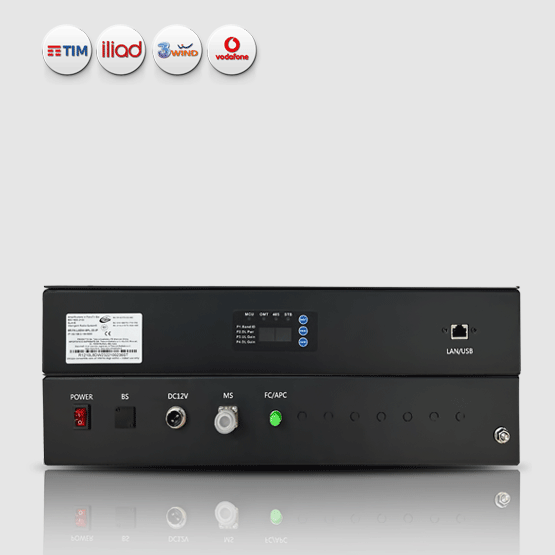

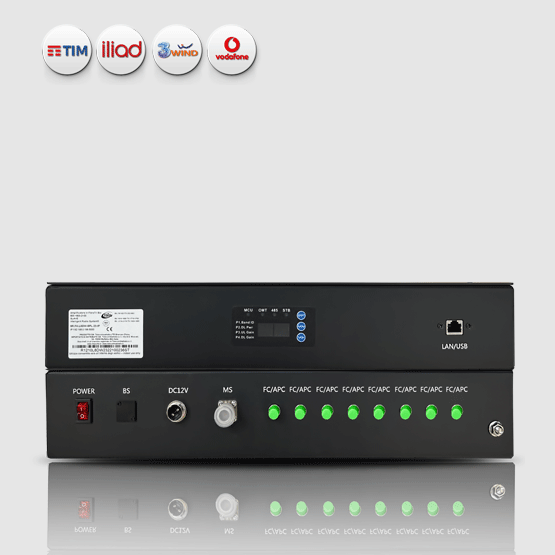

Unità MasterDual/Tri/Penta
Maximum Gain Master45dB±3dB50dB±3dB
Output Power Master0dBm±2dB17dBm±2dB
Power Supply MasterDC 9V/4A
Dimensioni Master44*44*8cm
Peso Master≦5,3Kg/≦6,1Kg/≦6,9Kg
Unità SlaveDual/Tri/Penta
Output Power Slave DOMUS17dBm DL/0dBm UL ±2dBm
Output Power Slave PROFESSIONAL LIGHT23dBm DL/0dBm UL ±2dBm
Output Power Slave PROFESSIONAL27dBm DL/0dBm UL ±2dBm
Output Power Slave PROFESSIONAL POWER30dBm DL/0dBm UL ±2dBm m
Maximum Gain Slave DOMUS; PROFESSIONAL LIGH; PROFESSIONAL;PROFESSIONAL POWER45dBm DL/50dB UL ±3dB
Alimentazione SlaveDOMUSDC 9V/4A /td>
Alimentazione SlavePROFESSIONAL LIGHDC 10V/6A // DC 12V/10A // DC 12V/10A
Alimentazione Slave PROFESSIONAL; PROFESSIONAL POWERDC 12V/6A // DC 12V/10A // DC 12V/10A
Dimensioni Slave DOMUS; PROFESSIONAL LIGH; PROFESSIONAL;PROFESSIONAL POWER44*44*8 cm
Peso Slave DOMUS≦5,3Kg / ≦6,1Kg / ≦6,9Kg
Peso SlavePROFESSIONAL LIGHT; PROFESSIONAL;PROFESSIONAL POWER≦6,1Kg / ≦7,0Kg / ≦8,5Kg
Auto Gain Setup RangeAuto Gain Setup Range
ConnettoriN-female
Operating Temperature -10℃~50℃

Funziona

I sistemi di amplificazione di segnale operano su due frequenze separate: Down-Link e Up-Link.
Il Down-link è la frequenza che riceviamo sul nostro cellulare proveniente dalle celle degli operatori, mentre quello di Up-Link è quello che trasmettiamo dal cellulare all’infrastruttura dei vari network.
Il ripetitore mediante l'antenna esterna (o donatrice) collegata con un cavo coassiale, rileva i segnali provenienti dalle BTS degli operatori e li amplifica; successivamente i segnali potenziati ed irrobustiti, vengono inviati all’antenna o le antenne interne di servizio connesse al ripetitore sempre mediante un cavo coassiale.
A questo punto il segnale è pronto per poter essere utilizzato dal vostro telefono cellulare.
Il sistema provvederà a trasferire ed amplificare il segnale proveniente dal Vs cellulare (Up-Link) verso le celle degli operatori con un percorso inverso rispetto al precedente.

Installazione

Passaggi principali:
L’installazione di un impianto di amplificazione di segnale deve essere eseguita sempre ed unicamente da aziende specializzate e strutturate con le adeguate strumentazioni.
Il “FAI DA TE” in assenza di esperienza, competenza e capacità di verifiche ad impianto ultimato, è una pratica da non perseguire in nessuna condizione.
All’interno della confezione è disponibile un manuale di installazione in lingua italiana con tutte le indicazioni necessarie ad effettuare un montaggio corretto.
